На сколько времени хватает аккумулятора: практические расчеты

Какое время разряда аккумулятора — это интересует многих автовладельцев. Особенно если с утра обнаружилось, что забыл выключить свет, а при попытках запуска двигателя выясняется – батарея полностью посажена. Вот тогда-то и возникает вопрос: «могла ли лампочка освещения салона или габаритного света посадить аккумулятор или это какая-то неисправность?». Забегая наперед, ответ однозначный – конечно могла, особенно если это зима и у АКБ не было 100% заряда.

Чтобы не завестись буквально через день, достаточно всего лишь иметь утечку тока 100 и более миллиампер, что уж и говорить об источнике потребление в 400-700 мА. Убедится в этом можно подсчитав номинальное время разряда аккумулятора автомобиля. Формула расчета имеет такой вид:

T=Ёмкость (АКб) / Ток потребителя

Наш онлайн калькулятор позволит рассчитать на сколько хватит аккумулятора при включенном источнике потребления тока, когда вы его случайно забыли или намеренно оставили работать. Расчет будет произведен с учётом номинальной ёмкости аккумулятора, мощности потребителя и естественной утечке тока в состоянии покоя.

При малых токах потребления, емкий аккумулятор может обеспечить большее время работы. Естественно, чем больше емкость аккумулятора, тем больше время работы, но и заряжать генератору тогда придется дольше. А значит, поездка на короткую дистанцию не позволит ему быстро восстановится. В зимнее время это может привести к отказу запуска двигателя стартером.

1) Простая формула

Т = E • U / P

где:

• Е — емкость аккумулятора в Ач
• U — напряжение
• P — мощность нагрузки в Вт.

Это сильно упрощенная формула, которая дает очень приблизительный результат при разрядах в диапазоне 5-15 часов. Подходит для того, чтобы быстро в уме прикинуть время автономии. Алгоритм не учитывает снижение энергоотдачи АКБ на коротких разрядах и увеличение на длинных, а также различные коэффициенты.

Существует усовершенствованная формула с коэффициентами:

Т = Uаб * Сак * К * h * Кр * Кg / Рнагр

где:

• Т – время автономной работы источника бесперебойного питания, ч;
• Uаб – напряжение аккумуляторной батареи, В;
• Сак емкость аккумуляторной батареи, Ач;
• К – количество аккумуляторов в цепи;
• h – КПД преобразователя (h=0,75-0,9), часто меняется от величины нагрузки;
• Кр – коэффициент глубины разряда 0,8 –0,9 (80%-90%), следует считать 80%;
• Кg – коэффициент доступной емкости (зависит от режима разряда и температуры, см. характеристики АКБ )
• Рнагр – мощность нагрузки.

Этот алгоритм даёт относительно точные результаты, но для длительных разрядов от 1 часа и выше. На коротких разрядах результаты могут быть сильно искаженными из-за нелинейной функции разряда свинцово-кислотных АКБ. Похожий метод мы использовали в статье Расчет автономной работы потребителя от аккумуляторов.

Как определить, на сколько он заряжен

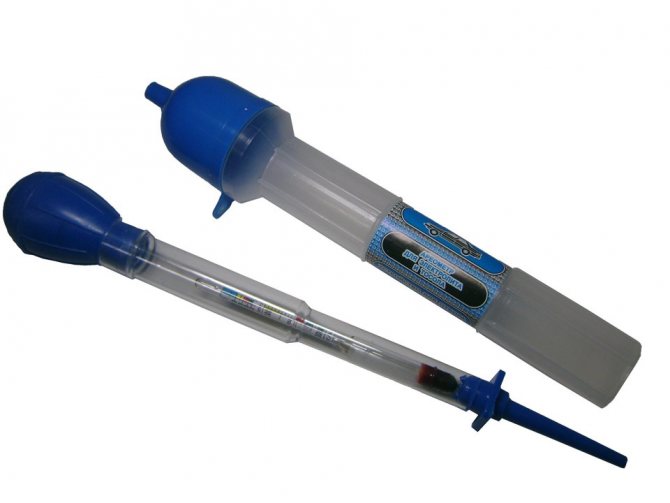

Многих волнует вопрос: как проверить заряжена ли аккумуляторная батарея? Есть старый способ, который поможет проверить устройство. Сначала нужно купить в магазине ареометр. Это такая трубочка из стекла с грушей и поплавком, которую необходимо засунуть в аккумулятор, после поплавок должен показать заряжен ли агрегат.

Ареометр работает по принципу измерения плотности электрофизического состава. Грушей наберите электролит из АКБ, а поплавок потонет или всплывает, все зависит от плотности. На поплавке – шкала, отображающая плотность и уровень заряженности. Также есть табличка, которая вносит поправки в показания, если температура во время проверки отличается от 25 °C. Это самый простой способ определения емкости.

Итак: таблица напряжений заряженной аккумуляторной батареи:

Напряжение В	Заряд
12,6 и больше	100%
12,5	90%
12,42	80%
12,32	70%
12,20	60%
12,06	50%
11,9	40%
11,75	30%
11,58	20%
11,31	10%
10,5	0%

Хорошо, что температурный режим воздуха почти не оказывает влияение на напряжение. Т.е. на холоде напряжение будет лишь чуточку меньше.

Приблизительного типа зависимость емкости аккумулятора от температурного режима воздуха

Градусы	Емкость
25	100%
20	95%
10	90%
85%
-10	70%
-20	50%
-30	40%

Если аккумулятор полностью заряжен при 25°, то чем, ниже температурный режим, тем меньше он может отдать собственной емкости. Но если АКБ разряжена, примерно на 50%, то при снижении до -20, завести транспортное средство можно будет, лишь с помощью друга. Да и разряженная батарея может просто замерзнуть.

Внимание! Ничего не понятно? Используйте калькулятор разряда аккумулятора.

2) Формула Пекерта

T=Cp/I^n

где:

• T – время в часах
• Cp – емкость Пекерта (ёмкость АКБ при разряде током 1А)
• I – ток разряда
• n – экспонента Пекерта

Экспонента Пекерта иногда указывается в характеристиках АКБ, и рассчитывается она на основании данных C-рейтинга аккумулятора (емкость на разном времени разряда). Емкость Пекерта рассчитывается по формуле – Ср=R(C/R)^n (R – рейтинг в часах, соответствующий данной емкости, например, 10).

На базе этой формулы с учетом КПД инверторов и глубины разряда основаны наши калькуляторы. Они с высокой точностью рассчитывают время автономии как на коротких, так и на длинных разрядах.

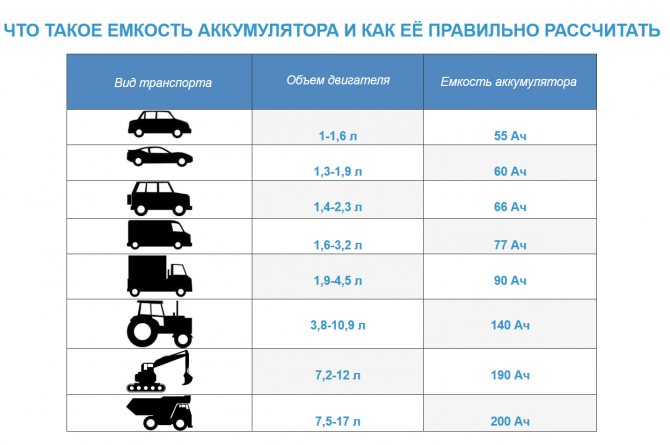

Как определить емкость аккумуляторной батареи

Узнать емкость можно при учете данных, которые указываются изготовителем на упаковке, а также посредством простейших вычислений. Мин. показатель напряжения на выходе при полном разряде для автомобильной батареи составляет 10,8 вольта. На полноценный цикл разрядки нужно примерно 10−20 часов.

Если на батарейке указано значение емкости 72 Ач, то значит, она выдает ток 3,6 Ампера на протяжении всего процесса подзарядки. После отвода нагрузки, напряжение на выходе должно быть 10,8. В и больше.

Чтобы выполнить расчет емкости аккумулятора онлайн, используется следующая формула Ср= Ik * t, в которой учитывается время разряда (t) и коэффициент Пейкерта (k). Для свинцовых модификаций показатель должен начинаться от 1,15 до 1,35. При выполнении расчетов нужно учесть деление емкости на номинальную и запасную. К особенностям этих двух показателей можно причислить нижеуказанные факты:

1. Номинального типа емкость определяется с помощью разряда маленьким током, например, при длительной эксплуатации разного электрического оборудования.
2. Резервная емкость помогает узнать, насколько хватит аккумулятора без использования генератора. В таком случае ток разряда составляет 25 ампер.

Важно! Расчет емкости аккумулятора онлайн сделать намного проще, ведь все выполняется автоматически. Номинальный параметр АКБ для автомобиля вычисляется при учете ее особенностей. На емкость влияют условия эксплуатации аккумулятора.

3) Расчет по таблицам из спецификаций АКБ

Профессионально и точно можно рассчитать время автономии используя разрядные таблицы аккумуляторов. Опишем алгоритм по шагам:

Шаг 1. Расчет полной мощности в мощность нагрузки на аккумуляторы

Ракб= (Pнагр*cos(φ)*Кнагр)/КПДинв

где:

• Pнагр – мощность в кВа
• cos(φ) – характеристика коэффициент мощности (характеристика нагрузки)
• Кнагр – степень загрузки ИБП
• КПДинв – коэффициент полезного действия инвертора

Для примера возьмем ИБП мощностью 120кВа работающий на нагрузке 70% с коэффициентом мощности 0.8:

Ракб= (120000*0,8*0,7)/0,94=71 489Вт — именно эта нагрузка ляжет на весь аккумуляторный банк при питании ИБП от АКБ.

Шаг 2. Расчет нагрузки на один аккумулятор

Пересчитаем нагрузку на один АКБ. Как правило, в крупных ИБП аккумуляторы соединяются последовательно кол-вом 32-40шт. Для расчета нагрузки на на одну батарею при 40АКБ:

71 489Вт/40=1 788Вт.

В дата-листе аккумуляторов как правило указывается мощность на элемент (Pэл), которых 6шт. в 12В АКБ. Следовательно:

Pэл = 1788/6 = 298Вт.

Шаг 3. Изучение разрядных таблиц батарей и подбор.

В статье Как правильно выбрать аккумулятор для ИБП мы рассматривали подвиды аккумуляторов в разрезе различного целевого использования. Одна из базовых характеристик – это энергоотдача, т.е. сколько способен отдать мощности АКБ за определенное время.

Давайте посмотрим разрядные таблицы 100Ач аккумуляторов Delta двух различных серий.

Delta DTM 12100 l:

Delta HRL 12100:

Напомним, что наша нагрузка на элемент 298Вт. Глубина разряда – 10,8В или 1,80В на элемент. Таким образом, из данных таблиц, можно сделать вывод, что DTM 12100 l продержит нагрузку около 13,8 минут (можно считать пропорционально, искажения минимальны), Delta HRL 12100 – 16,3 мин. разница порядка 15%. Кстати, разница в цене приблизительно аналогична.

Как определить мощность нагрузки на аккумулятор

Расчет поможет вам получить неточные данные, однако даже этих примерных цифр хватит для оценки мощности отдельного агрегата. Чтобы рассчитать все правильно, рассмотрим закон Ома для полной цепочки: I = Ε/(R + r). Если судить по этой формуле, то получается, что чем больше значение r, тем меньший ток может отдавать аккумуляторная батарея. Так как ЭДС (Ε) можно принять как базисное напряжение (Uном) на АКБ при разомкнутой цепочке, то изменим закон Ома: Uном = IR + Ir. Пока из этого выражения не совсем понятно, как получить макс. мощность, выдаваемую аккумулятором. Однако стоит вспомнить про то, что АКБ может функционировать лишь в конкретном диапазоне напряжений. При нагрузке, из-за сопротивления внутреннего, напряжение на батарее не должно стать ниже Umin.

Зачем вам нужен ИБП?

Ответ на вопрос: какой бесперебойник выбрать — зависит прежде всего от того, зачем он вам нужен.

Для чего?	Что покупать
Корректно выключить компьютер и успеть сохранить данные при отключении электроэнергии.	В этом случае смело берите недорогой ИБП off-line типа или линейно-интерактивный с запасом работы батарей на 5-15 минут.
Обеспечить питанием оборудование в случае достаточно долгого отключения электроэнергии.	Если вашему оборудованию подходит несинусоидальная форма сигнала, покупайте ИБП офф-лайн или линейно-интерактивный, но повышенной емкости, с расчетом на долгую работу от батарей. Как рассчитать емкость, вы можете прочитать ниже. Самый большой запас времени работы в автономном режиме – у ИБП с внешними батареями, за счет возможности увеличить емкость дополнительными аккумуляторами (подключаются параллельно). Такие бесперебойники чаще всего – из категории дорогих, с двойным преобразованием. Если необходимо действительно долгое время работы, десятки часов, возможно, лучшим выходом будет приобретение генератора.
Защитить оборудование от повышенного или пониженного напряжения, провалов, опасных для техники отключений на несколько секунд (любят у нас электрики дергать рубильник туда-сюда).	Для этих целей вам нужен ИБП с функцией AVR (автоматической регулировки напряжения): линейно-интерактивный ИБП или более дорогой с двойным преобразованием. Стабилизация напряжения в линейно-интерактивных UPS чаще всего реализована в ступенчатом, грубом виде, в онлайн моделях стабилизатор работает плавно.
Защитить чувствительное оборудование от максимального количества сбоев и помех в электрической сети.	Для этих целей подойдет только бесперебойник on-line типа.

Отметим, что если вам необходима только стабилизация питания и не требуется обеспечение автономной работы оборудования при отключении электричества, целесообразнее купить отдельный стабилизатор.

Также, довольно часто используют связку стабилизатор + недорогой ИБП (бесперебойник включается в сеть ПОСЛЕ стабилизатора). Такой тандем не только позволяет регулировать напряжение в том случае, если в UPS этого не предусмотрено, но и продлевает срок эксплуатации батарей ИБП.

Как пользоваться калькулятором расчета времени разряда

Используя элементарную формулу, можно посчитать на сколько хватит аккумулятора и на обычном калькуляторе, но нужно знать точное значение мощности потребления, а также добавить к нему утечку. Поэтому, куда быстрее можно узнать время разряда аккумулятора в зависимости от тока нагрузки, отметив галочками нужные потребители. Для подсчета нужно:

1. В поле «Емкость АКБ» указать номинал батареи.
2. В ячейке «Утечка тока», можно указать как среднестатистическую – 25-35 мА, так и проверив мультиметром. Чтобы посчитать допустимое значение, воспользуйтесь онлайн-калькулятором. Который, в зависимости от того, какие у вас имеются потребители – покажет предполагаемое нормальное значение утечки в состоянии покоя.
3. Отметьте галочками (выберите из списка) необходимые потребители, включение которых повлекло разряд (или есть потребность посчитать время работы АКБ). Мощность ламп рассчитана на стандартный номинал.
4. В поле «Мощность потребителя» цифра будет меняться в зависимости от выбранных источников. Либо можно ввести самостоятельно известное число в ваттах либо силе тока – амперах.
5. По нажатию кнопки «Рассчитать» вы получите результат времени в часах.

Данный расчёт времени разряда АКБ является ориентировочным, так как в полной мере химические и электрические процессы в аккумуляторе не поддаются строгому математическому анализу.

Для справки, какую мощность имеет тот или иной потребитель, можно взять данные из таблицы.

Таблица потребителей тока в автомобиле

Потребитель	Мощность (Вт)	Требуемый ток (А)
Передние габариты	5 x2	1-2
Фары дальнего/ближнего света	55 x2	7-10
ПТФ	55 x2	7-10
Задняя противотуманная лампа	21 x2	2–3,5
Стояночные огни	5 x2	1-2
Задние габариты	5 x2	1-2
Подсветка номера	2	0,17
Стоп-сигнал	5 x2	1-2
Аудиосистема	5-25	0,5-2
Стеклоочистители	60	5
Обогрев стекла	120	5-10
Подогрев сидений	85-160	7-14
Вентилятор печки	80-200	6-16
Автономный отопитель	60-120	5-10
Система зажигания	20	2-4
Управление двигателем (ЭБУ)	10	1-2

Часто задаваемые вопросы

• На сколько хватит аккумулятора 60Ач при разряде 60 Вт?

  При учете того, что аккумуляторная батарея емкостью 60Ач

  была полностью заряжена, а утечка тока в сети автомобиля не превышает нормы, то при разряде потребителем в
  60 Ватт
  – АКБ хватит не более чем
  на 12 часов
  .

• На сколько хватит аккумулятора 7Ач 12в?

  Для расчета времени на сколько хватит аккумулятора 7Ач напряжением 12В, которые могут использоваться для сигнализации либо освещения светодиодной лентой вовремя пропадании электричества в ночное время, при мощности источника потребления в 0,7А хватит на 10 часов

  Читайте также:  Для чего нужны распаечная коробка, клеммник и самозажимная колодка

  работы либо
  15 ч. если потребление 5 Вт
  .

• Какая формула времени разряда аккумулятора?

  Формула времени разряда аккумулятора выглядит так: емкость источника питания

  (АКБ) выраженной в А*ч
  деленная на ток потребителя
  в амперах A. То есть
  t = Сак / Iн
  . Однако это будет лишь абсолютное значение, фактическое несколько меньше. Потому как аккумуляторную батарею можно считать севшей, когда ее напряжение снизится до 11,8 Вольт и к тому же разряд происходит по экспоненте.

Тип АКБ

Для систем бесперебойного или резервного электроснабжения подойдут только батареи глубокого цикла. В отличие от стартерных (автомобильных) аналогов они способны переносить длительные зарядку и разрядку.

Изделия долговечны. Ресурса современных моделей хватает на 12 и более лет эксплуатации. Автомобильный аналог выйдет из строя после 10 разрядок.

Аккумуляторные батареи глубокого цикла бывают:

• гелевыми (GEL), электролит представляет собой гелеобразную массу;
• свинцово кислотными (AGM), электролит находится в порах пластин, изготовленных из тонких стеклянных волокон.

Оба вида батарей имеют свои достоинства и недостатки.

Гелевые модели отличаются более высоким КПД. Устройства можно размещать в любом положении, т. к. жидкий электролит отсутствует. Возможна даже работа инвертора от аккумулятора с поврежденным корпусом. GEL-технология была разработана для авиационной и военной промышленностей. По статистике гелевые батареи работают чуть дольше AGM-аналогов в циклическом режиме эксплуатации.

К недостаткам оборудования относят: необходимость поддержки точного тока подзарядки (гелевые батареи применяют с микропроцессорными контроллерами) и возможность разбухания и взрыва АКБ при закипании электролита.

В AGM-аккумуляторах вышеперечисленные недостатки отсутствуют. К достоинствам батарей этого типа также относят высокую стойкость к глубоким разрядам (устройства выдерживают более 600 таких циклов).

AGM-технология обеспечивает поддержание стабильно высокой силы тока при любой степени заряда батареи. Еще одно достоинство таких АКБ — низкий саморазряд. За год простоя емкость уменьшится всего лишь на 20 %.

Основные параметры

Итак, основными параметрами в данном случае можно считать:

• Мощность ИБП, то есть, предельно допустимую нагрузку на него.
• Емкость установленной АКБ.
• Время автономной работы. Эта величина напрямую зависит от нагрузки и емкости аккумулятора. Соответственно, чем больше устройств будет подключено к источнику, тем меньше времени он сможет их питать, при этом батарея большей емкости позволит работать тому же количеству устройств дольше.

Как можно заметить, все три характеристики тесно связаны, и при выборе конкретной модели UPS следует учитывать не одну из них, а все одновременно.

Для чего необходимы расчеты?

Вопрос как рассчитать ИБП может возникнуть в двух ситуациях:

• Когда критичной оказывается нагрузка, но при этом длительное время работы не требуется. Самый простой пример – работа домашнего компьютера. В этом случае важно, чтобы бесперебойник «выдержал» (не отключился от чрезмерной нагрузки) переключение с питания от сети на АКБ и позволил, например, просто сохранить результаты работы и выключить ПК.
• Когда время работы играет важную роль. Например, в случае, когда от работы ИБП зависит функционирование критически важных приборов: серверов, медицинского оборудования, отопительных котлов.

Соответственно, в первом случае расчеты будут несколько проще, поскольку важно лишь определить предельно допустимую мощность.

Время разряда аккумулятора

Как посчитать время разряда аккумулятора можно понять разобрав конкретный пример. Допустим, в бортовой сети автомобиля включен потребитель мощностью 120 Ватт. По закону Ома можно подсчитать, что в час он высасывает из аккумулятора 10А. То-есть, если в машине стоит батарея на 55 Ач, то полный её разряд наступит не более чем через 5,5 часов. Но это лишь приблизительное вычисление, так как есть еще другие факторы, которые будут влиять на потребление тока. Заметим, что для того, чтобы машина не завелась, достаточно 15-25% остатка, а это часа 4.

Таблица времени разряда батареи при минимальном потреблении:

Процент разряженности (%)	10	20	30	40	50	60	70	80	90	100
Время разряда (ч) *	7	14	20	26	32	39	45	52	58	64

*Для расчета были взяты минимальные значения утечки тока в 20 мА и мощность автомобильной лампы 10W от АКБ емкостью 55Ah.

Те данные о 20 часах работы аккумулятора, что указаны на его этикетке, заложены в расчете на ток равный 0,05 от ее емкости.

Допустимый разряд аккумулятора

Допустимый разряд автомобильного аккумулятора до 30% от первоначальной емкости (напряжение не ниже 11,8В). Заметьте, что при таком уровне можно запустить двигатель лишь при плюсовой температуре. В зимнее время не допускайте даже 50% процентной разряженности (12,1V).
